WaterUps® Installationsvejledning

Denne vejledning er udarbejdet til at dække de fleste typer af WaterUps® installationer og yde gode råde i forbindelse med udførsel af højbed med selvvanding. Yderligere information, som er specifik for din situation, kan findes i de individuelle vejledninger på hjemmesiden.

Størrelsen på dit højbed ?

WaterUps® er modulopbyggede enheder af genbrugsplast, som gør det muligt at konstruere et selvvandingsbed i næsten enhver længde, bredde og form.
Hvis du bygger et nyt bed, kan du med fordel tilpasses de indvendige mål med multipla af WaterUps®-celler, dvs.:

400 mm x 400 mm (Husk at lægge ca. 2 mm ekstra pr. side til damfolien.)

Du skal tage højde for højden:
- 30 mm til selve cellen.
- En god jordblanding kan trække vand op til ca. 350 mm.
-Vi anbefaler normalt en samlet højde på ca. 400 mm for højbede.

Højde afhænger også af, hvad du vil dyrke:

- Urter eller planter med lav rodvækst kan nøjes med 150 mm jorddybde.
-Citrus- eller mindre frugttræer kan plantes i 600 mm jord, hvis rodklumpens bund ligger ca. 350 mm over bunden af bedet.

Materialer?

Systemet kan bygges af de fleste landskabsmaterialer:

  • Massivt træ eller planker
  • Jern
  • Mursten eller sten
  • Syntetisk træ af genbrugsplast

CCA-imprægneret træ anbefales ikke pga. risiko for udvaskning af giftige stoffer.

TIP: Hvis du bruger træ, kan du føre damfolien helt op til jordniveau og hæfte den fast. Det forhindrer kontakt mellem jord og træ og forlænger levetiden.

Typer af Damfolie

  • Minimum 0,5 mm tykkelse.
  • PVC-folie er ikke fødevaregodkendt (anbefales primært til prydplanter).
  • Undgå almindelig byggeplast.
  • Bedste valg: Polyethylen eller polypropylen (LLDPE, HDPE, RPP, RPE).

Ting du muligvis får brug for

  • Geotekstil dug – forhindrer jord i at trænge ned i vandreservoiret
  • Markeringsfarve(Hvis du skal skære til)
  • Hobbykniv
  • Stiksav eller håndsav
  • Gaffatape
  • Vaterpas og målebånd
  • Boremaskine
  • Hulbor (18 mm)
  • Strips
  • Perlite
  • Jordblanding (ca. 50 % økologisk havejord og 50 % kompost/organisk materiale)
  • Bassinfolie

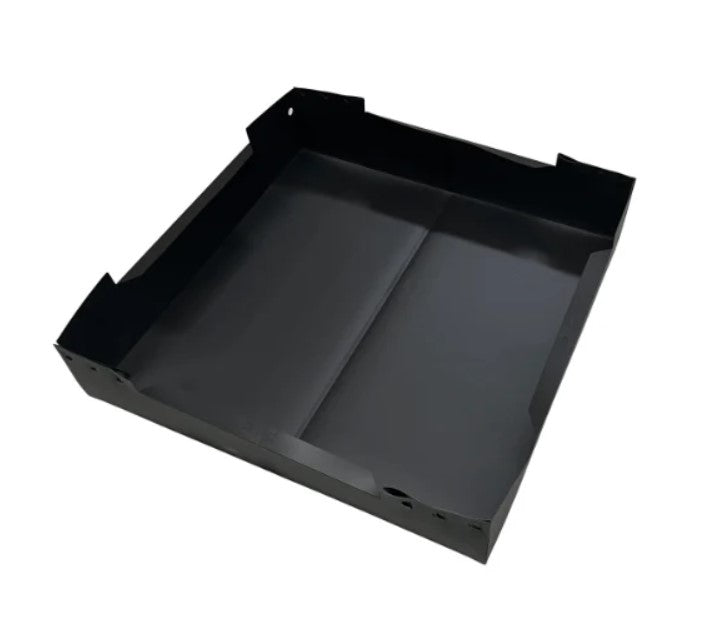

WaterUps Standard-folie

Spar tid og bøvl ved tilpasning af folie til højbed. Du kan med fordel benytte dig af WaterUps standard folie vandreservoir -Fås i følgende mål:
40x120cm, 80x80cm, 80x160cm

Se mere her

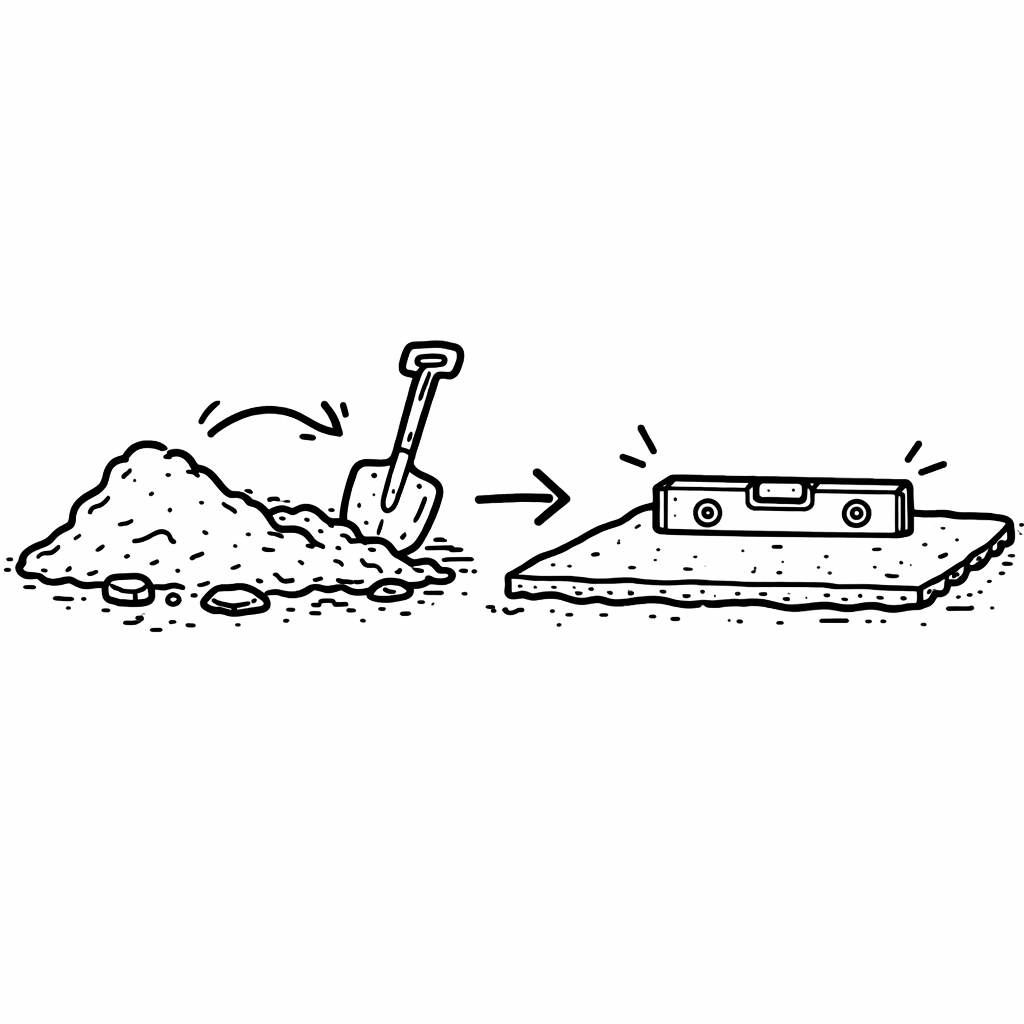

Plant underlag

Det første krav ved installation af et WaterUps® selvvandingsbed er at vælge et sted, der:

- Passer til de planter eller afgrøder, der skal dyrkes
- Er plant
- Er stabilt og ikke synker eller komprimeres under cellernes bund

Hvis nødvendigt:

- Afret området
- Komprimer underlaget grundigt

Afhængigt af jordbundens tilstand kan du med fordel tilføje ca. 30 mm komprimeret stabilgrus eller knust sten for at gøre underlaget mere fast.

Hvis underlaget er plant, men indeholder skarpe materialer (f.eks. skærver), kan du dække med GeoTec for at beskytte damfolien.

GeoTec kan også anvendes ovenpå et sandunderlag, der ikke er fuldt komprimeret, for at give ekstra støtte til cellernes bund..

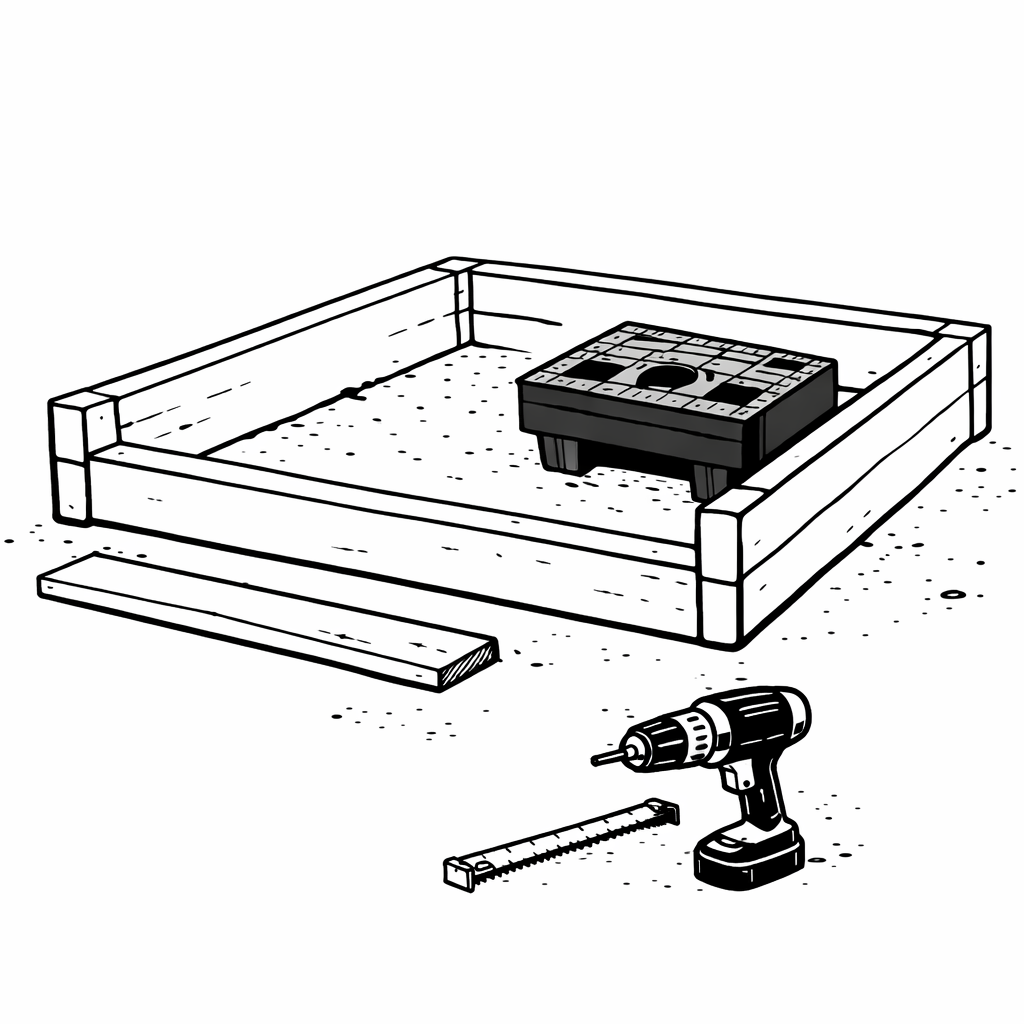

Nye Konstruktioner

Hvis du bygger et nyt bed, bør de indvendige mål være multipla af WaterUps®-cellernes størrelse:

  • 400 mm × 400 mm

Derudover skal du huske at beregne ekstra plads til den dug du evt. monterer. som udgangspunkt 2mm ved standard Waterups vandreservoir.

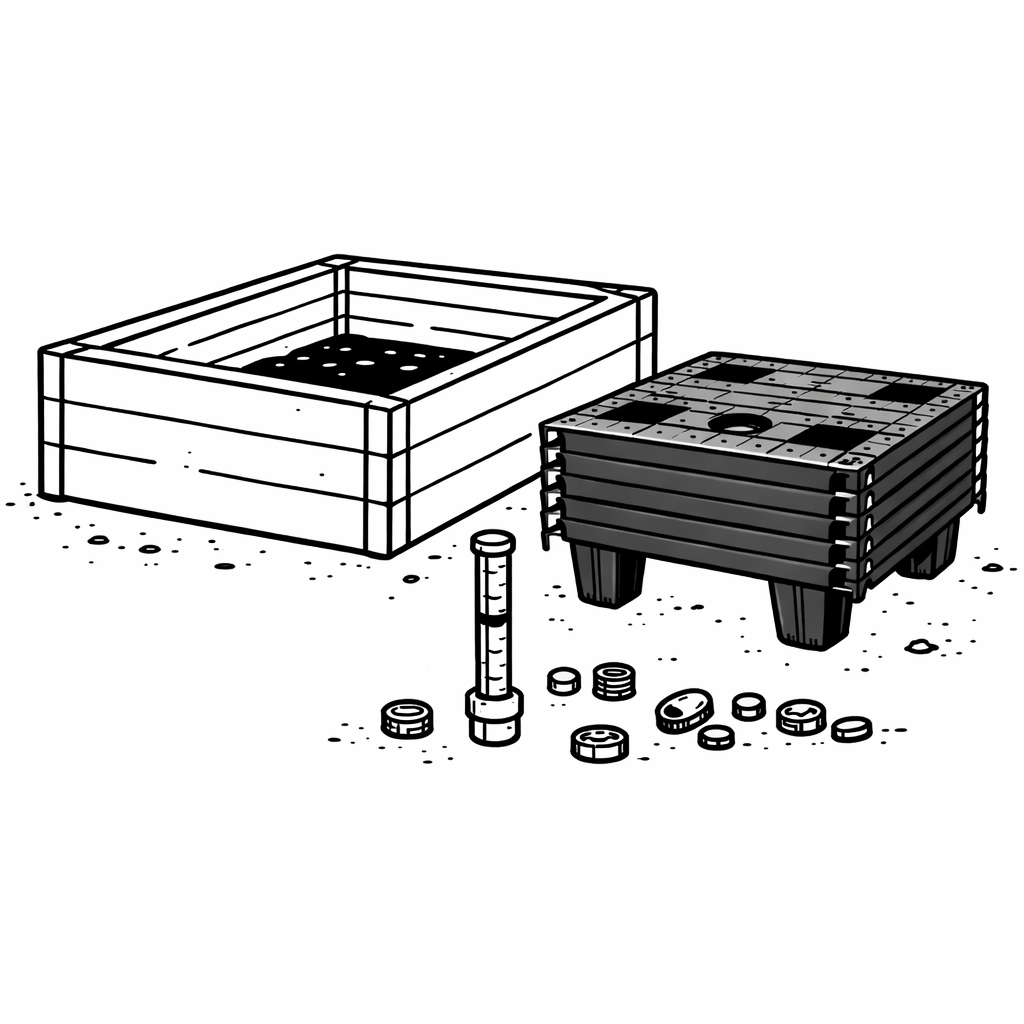

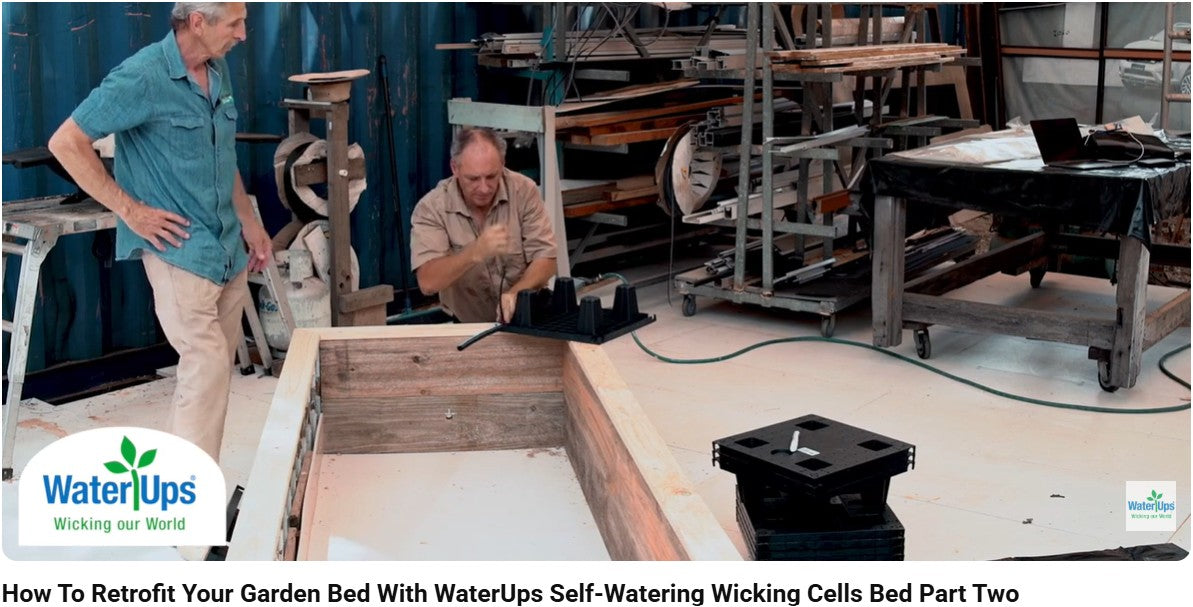

Eftermontering eksistendende bed

Du kan eftermontere WaterUps®-celler i de fleste eksisterende højbede.
Systemet kan også installeres i de fleste potter, trug og plantekasser, som kan forsegles eller gøres vandtætte.

Cellerne kan tilskæres med sav eller stiksav (til buede former), så de passer til det ønskede indvendige mål og form.

Fremgangsmåde ved tilpasning:

  1. Læg først et større område med celler end nødvendigt.
  2. Placer kanten (f.eks. en bølgejernskant) ovenpå som skabelon.
  3. Tegn omridset med en hvid marker.
  4. Planlæg placeringen, så du undgår at skære gennem vægerne, hvis muligt.

Hvis det ikke kan undgås, er det ikke et problem – området kan dækkes med GeoTec, så jord ikke trænger ned i vandreservoiret.

Hvis mellemrummet mellem cellens top og bedets væg skal helst ikke være mere end 10 mm.

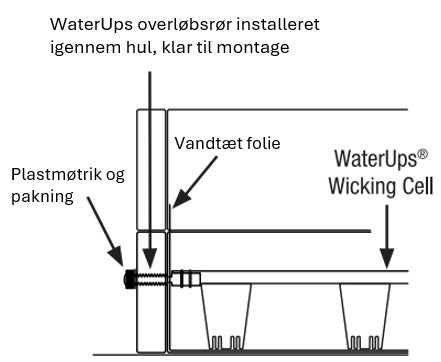

Montage af overløb

  • WaterUps® overløbssystemet består af et gevindrør med skive og møtrik, der fastgør røret til bedets væg.

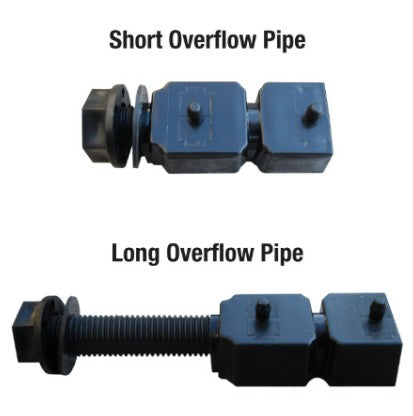

    Der findes to versioner:

    Kort 20 mm overløbsrør.
    til metalbede eller vægge under 15 mm tykkelse.

    Langt 70 mm overløbsrør.
    til tykkere vægge som fx træsveller.

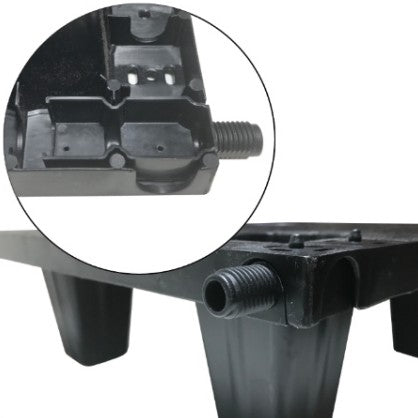

  • Fastgør overløbsrøret på undersiden af WaterUps®-cellen.

    Klik det på plads.

    Flyt cellen hen til den position, hvor overløbet skal være.

    Markér placeringen på bedets inderside.

  • Bor et hul i væggen med 18 mm hulbor eller speed-bor.


    Markér derefter samme hul på damdugen med en hvid marker.


    Skær hullet i damdugen med en kniv.

Montage indløb, celler og samlere

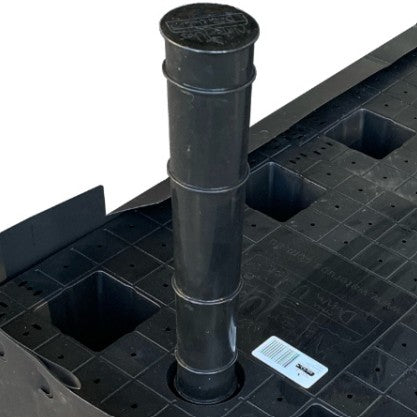

  • Det sorte WaterUps® påfyldningsrør har tre tappe i bunden, der passer i tre huller i cellen.

    Sådan monteres røret

    - Der er en markeret cirkel på hver celle.
    - Skær cirklen ud langs den indvendige rille med en hobbykniv.
    - Sørg for at tappene passer i hullerne.
    -Tryk røret ned indtil det låser på plads.

  • Du har allerede placeret cellerne med:

    - påfyldningsrør
    - overløbsrør.
    Nu kan resten af cellerne:
    - Lægges i bedet
    - Forbindes med samlere.
    Hvis cellerne sidder meget tæt, er samlere ikke nødvendige.

    Inden du fylder jord i, lægges en GeoTec-dug i bedet, sørg for at være grundig ved overgange ved yderkanten af cellerne, dette for at forhindrer tør jord i at falde ned i vandreservoiret.

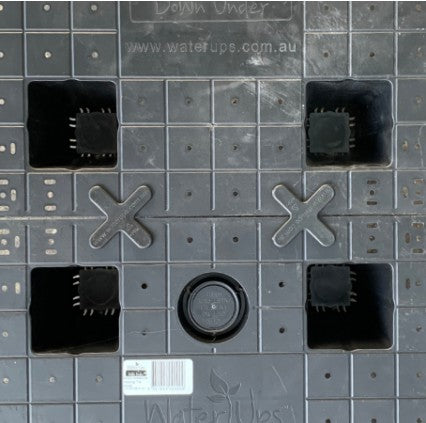

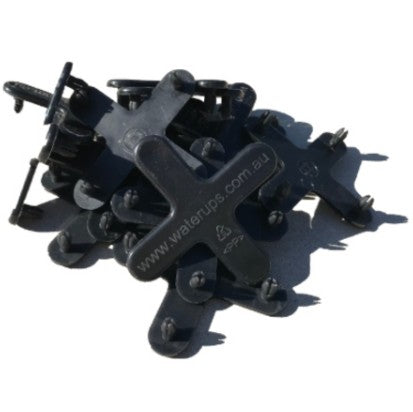

  • "Samlere" bruges til at forbinde cellerne.

    De klikker ned i de runde huller oven på cellerne.

    Vi anbefaler at bruge dem for at sikre, at cellerne:

    - Ligger stabilt
    - Danner en jævn bund.

    Dette er især vigtigt hvis celler er skåret til.


    Montering

    Tryk de fire tappe på joineren ned i hullerne med tommelfinger eller håndflade.
    Samlere kan også bruges til at fastgøre reservoir-linerens flapper til toppen af cellerne.
